Roaring Lion Head: Drawings for Laser Cutting and Welding Polygonal Low Poly Figure from Sheet Metal
ENG/RUS
ENG
Drawings for assembly of the Roaring Lion Head from metal.
The final size of the model: 55 x 43 x 43 cm.
Sheet size: 109 x 106 cm.
Files included:

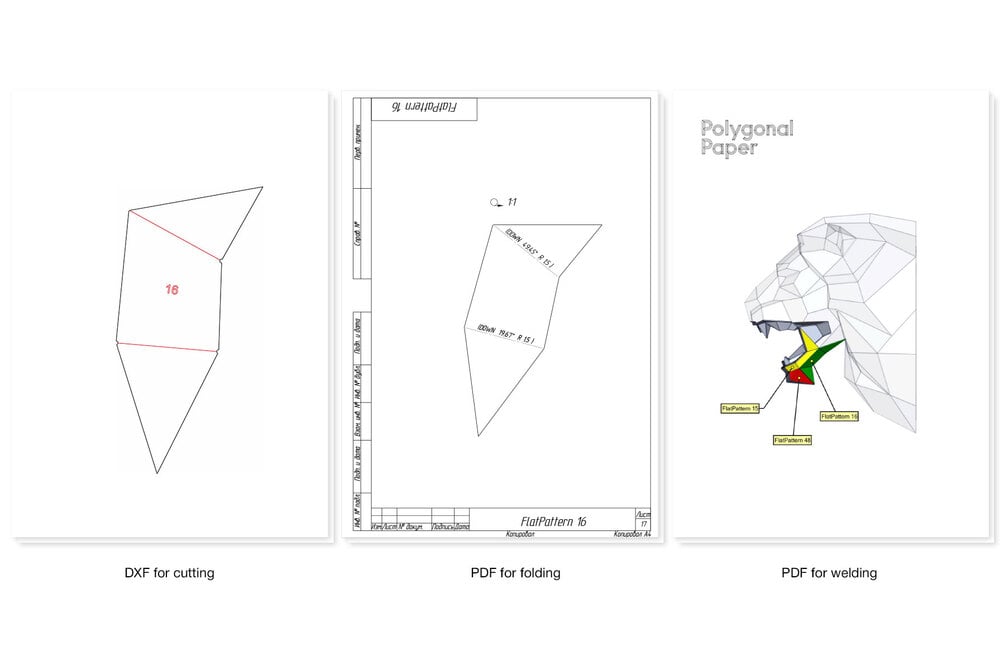

- DXF file for laser cutting;
- PDF file showing bend angles;
- PDF welding instruction.
Features:
- Metal sheet 1.5 mm thick;
- Drawing on the front side of the assembled model;
- Small parts for easy operation using a sheet metal bending machine;
- Most of the welds are on the front side.
What to do:
- Cut pieces with laser;
- Engrave fold lines if you wish;
- Assign part numbers with a highlighter;
- Use a sheet bending machine;
- Weld parts;
- Grind welds;
- Design the surface as desired.
Designer: Rim Shamsin. Use of our intellectual property for profit is prohibited. All rights reserved. Please feel free to contact us info@polygonalpaper.com
When we designing low poly sculptures for assembly from metal, we take into account the thickness of the sheet metal (1.5 mm) and k-factor (coefficient of displacement during bending). The inner bend radius is 1.5 mm. We try to do all the welding on the outside so that the assembled model is as accurate as possible. We recommend using laser cutting and bending machine. But some of our customers cut and bend parts by hand - it takes much longer. Drawings are suitable for any style of work.
