Tiger Head: Drawings for Laser Cutting and Welding. Polygonal Low Poly Figure from Sheet Metal

Polygonal Paper

0 ratings

ENG/RUS

ENG

Drawings for assembly of the Tiger Head from metal.

The final size of the model: 47 x 45 x 42 cm

Sheet size: 95 x 99 cm.

Files included:

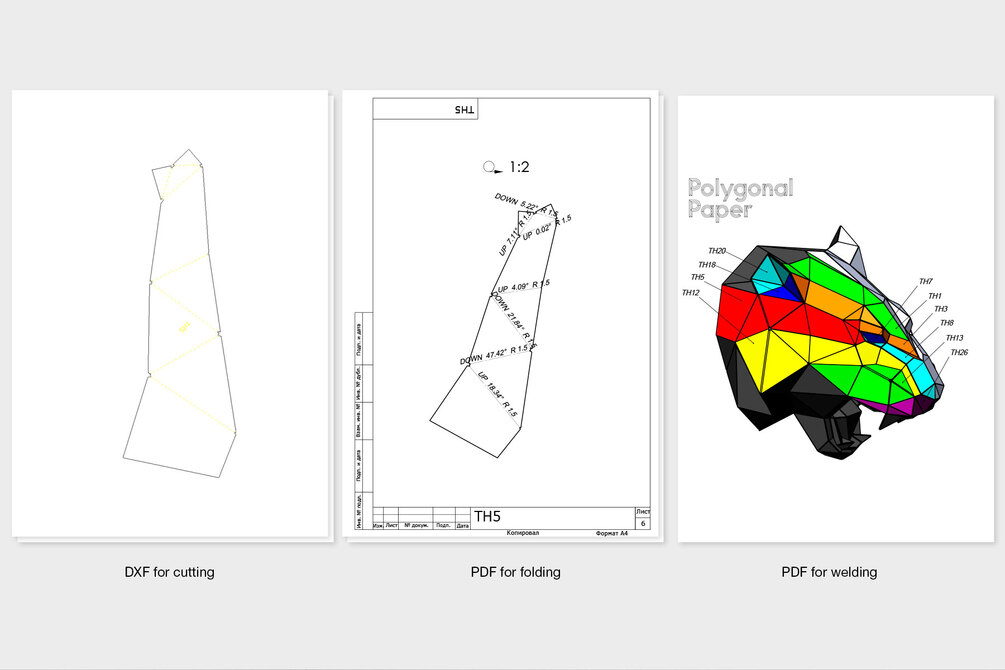

DXF file for laser cutting;
PDF file showing bend angles;
PDF welding instruction.

Features:

Metal sheet 1.5 mm thick;
Drawing on the front side of the assembled model;
Small parts for easy operation using a sheet metal bending machine;
Most of the welds are on the front side.

What to do:

Cut pieces with laser;
Engrave fold lines if you wish;
Assign part numbers with a highlighter;
Use a sheet bending machine;
Weld parts;
Grind welds;
Design the surface as desired.

When we designing low poly sculptures for assembly from metal, we take into account the thickness of the sheet metal (1.5 mm) and k-factor (coefficient of displacement during bending). The inner bend radius is 1.5 mm. We try to do all the welding on the outside so that the assembled model is as accurate as possible. We recommend using laser cutting and bending machine. But some of our customers cut and bend parts by hand - it takes much longer. Drawings are suitable for any style of work.

RUS

Развёртка под листовой металл толщиной 1.5 мм для изготовления скульптуры Голова Тиграм.

Размер модели: 47 x 45 x 42 см.

Размер листа металла: 95 x 99 см.

Файлы в комплекте:

DXF файл для лазерной резки;
PDF файл с указанием углов сгиба;
PDF файл с расположением деталей.

Характеристики:

Толщина металла 1,5 мм;
Чертёж снаружи собранной модели;
Маленькие детали для удобства работы с листогибочным станком;
Большинство сварочных швов снаружи.

Что с этим делать:

Вырезать детали на лазере;
Можно выгравировать линии сгиба;
Подписать маркером номера частей;
Согнуть на листогибочном станке;
Сварить детали;
Зачистить сварные швы;
Обработать поверхность по желанию.

Дизайнер: Рим Шамсин. Использование результатов нашего интеллектуального труда в целях извлечения прибыли запрещено. Авторские права защищены. Наш email: info@polygonalpaper.com
При проектировании моделей для сборки из металла, мы учитываем толщину листа (1.5 мм), коэффициент смещения при изгибе. Внутренний радиус гиба составляет 1.5 мм. Стараемся сделать всю сварку снаружи, чтобы модель получилась максимально аккуратной. Мы рекомендуем использовать лазерную резку и листогибочный станок. Но некоторые наши покупатели режут и сгибают детали вручную - на это нужно значительно больше времени. Чертежи подойдут для любого стиля работы.

Buy this
